Μπορεί ένα εύκαμπτο καλώδιο ενός πυρήνα-να χρησιμοποιηθεί ως καλώδιο γείωσης;

Στα ηλεκτρικά συστήματα, η σωστή γείωση είναι το θεμέλιο της ασφάλειας. Ένα μικρό λάθος στην επιλογή του σωστού καλωδίου γείωσης μπορεί να οδηγήσει σε βλάβη του εξοπλισμού, ηλεκτροπληξία ή ακόμα και πυρκαγιά. Πολλοί εγκαταστάτες αναρωτιούνται:"Μπορεί ένα εύκαμπτο καλώδιο ενός πυρήνα-να χρησιμοποιηθεί ως καλώδιο γείωσης;"Η απάντηση δεν είναι απλά ναι ή όχι. Εξαρτάται από τη δομή του καλωδίου, το μέγεθος του αγωγού και το συγκεκριμένο περιβάλλον εγκατάστασης. Αυτό το άρθρο εξηγεί τι είναι ένα εύκαμπτο καλώδιο μονού-πυρήνα, τη λειτουργία και τις απαιτήσεις της γείωσης, εάν ένα τέτοιο καλώδιο είναι κατάλληλο για γείωση, πώς να επιλέξετε το σωστό και τι πρέπει να λάβετε υπόψη κατά την εγκατάσταση. Κατανοώντας αυτούς τους παράγοντες, μπορείτε να εξασφαλίσετε ασφαλέστερη, πιο αξιόπιστη ηλεκτρική απόδοση-ξεκινώντας από την αρχή.

Τι είναι αΕνιαίος-Εύκαμπτος πυρήναςΚαλώδιο;

Ο όρος"μονός-πυρήνας"σημαίνει ότι το καλώδιο περιέχει μόνο έναν αγωγό-όχι πολλούς πυρήνες ομαδοποιημένους.
"Εύκαμπτο καλώδιο"αναφέρεται σε καλώδια κατασκευασμένα με-λεπτούς χάλκινους αγωγούς, σχεδιασμένους για ευελιξία, εύκολη κάμψη και βολική εγκατάσταση σε περιορισμένες ή κινητές ρυθμίσεις.

Επομένως, αεύκαμπτο καλώδιο μονού-πυρήνασυνήθως αποτελείται από:

• Ένας μόνος αγωγός από λεπτό-χαλκό,
• Ένα εύκαμπτο μονωτικό στρώμα,
• Και μερικές φορές μια εξωτερική προστατευτική θήκη.

Τυπικές εφαρμογέςσυμπεριλαμβάνω:

• Εσωτερική καλωδίωση των πινάκων ελέγχου,
• Συνδέσεις εργαλειομηχανών,
• Φορητά κουτιά διανομής,
• Σχάρες καλωδίων και
• Διασυνδέσεις εξοπλισμού.

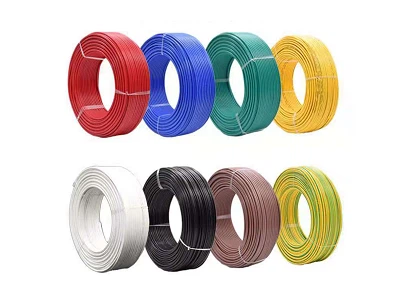

Ένα κοινό παράδειγμα αυτού του τύπου είναι η σειρά H05V-K / H07V-K.
Αυτά τα καλώδια χρησιμοποιούνται ευρέως σε ερμάρια ελέγχου, βιομηχανικά μηχανήματα, καλωδιώσεις διακοπτών και συνδέσεις εσωτερικού εξοπλισμού. Είναι γνωστοί για:

• Λεπτοί-χάλκινοι αγωγοί, που προσφέρουν εξαιρετική ευελιξία
• Μόνωση PVC, κατάλληλη για ηλεκτρολογικές εγκαταστάσεις εσωτερικού χώρου
• Ευρεία γκάμα μεγεθών διατομής-που καλύπτουν διάφορες ανάγκες ισχύος και ελέγχου
• Απλή, μεμονωμένη-διαμόρφωση αγωγού, που καθιστά εύκολο τον τερματισμό και τη δρομολόγησή τους

Τώρα που καταλάβαμε τι είναι αυτό το καλώδιο, ας δούμε τι ακαλώδιο γείωσηςκάνει στην πραγματικότητα και αυτό που απαιτεί.

Η λειτουργία και οι απαιτήσεις ενός καλωδίου γείωσης

Λειτουργίες

• Προστασία Ασφαλείας– Το καλώδιο γείωσης παρέχει μια διαδρομή χαμηλής-αντίστασης για το ρεύμα σφάλματος (π.χ. όταν ένας ενεργός αγωγός αγγίζει ένα μεταλλικό περίβλημα). Επιτρέπει στους διακόπτες κυκλώματος ή τα RCD να απενεργοποιούνται γρήγορα, αποτρέποντας ηλεκτροπληξία ή πυρκαγιά.
• Εξίσωση δυναμικού– Εξισορροπεί το δυναμικό μεταξύ μεταλλικών μερών, μειώνοντας τις διαφορές τάσης και αποτρέποντας ηλεκτρικά τόξα ή παρεμβολές.
• Αντικεραυνική και Στατική Προστασία– Σε ορισμένα συστήματα, η γείωση βοηθά επίσης στην ασφαλή εκκένωση των κεραυνών ή του στατικού ηλεκτρισμού.
• Σταθερότητα συστήματος– Η σωστή γείωση εξασφαλίζει σταθερότητα αναφοράς τάσης, βελτιώνει την προστασία του συστήματος από ηλεκτρικό θόρυβο και εγγυάται αξιόπιστη προστασία-τη λειτουργία της συσκευής.

Βασικές Απαιτήσεις

• Υλικό & Μέγεθος Αγωγού– Συνήθως από χαλκό, με ελάχιστη-διατομή που ορίζεται από πρότυπα (π.χ. BS 7671, IEC 60364).
• Μηχανική & Περιβαλλοντική Ανθεκτικότητα– Ο αγωγός και το περίβλημα πρέπει να αντέχουν τη θερμοκρασία, την υγρασία, τους κραδασμούς και τη διάβρωση.
• Σύνδεση χαμηλής αντίστασης– Οι αρμοί πρέπει να είναι μηχανικά ασφαλείς και ηλεκτρικά χαμηλής-αντοχής.
• Συμμόρφωση με Πρότυπα– Το καλώδιο πρέπει να πληροί τα τοπικά ή διεθνή πρότυπα γείωσης.
• Αναγνώριση χρώματος– Οι αγωγοί γείωσης πρέπει να είναι πράσινοι/κίτρινοι για εύκολη αναγνώριση και συντήρηση.

Δεδομένης της κρίσιμης λειτουργίας του, ο αγωγός γείωσης πρέπει να είναι αξιόπιστος και στιβαρός. Άρα, μπορεί αεύκαμπτο καλώδιο μονού-πυρήναπληρούν πραγματικά αυτές τις απαιτήσεις; Ας μάθουμε.

Μπορεί αΕύκαμπτο καλώδιο ενός πυρήνα{{0}Να χρησιμοποιηθεί ως καλώδιο γείωσης;

Αυτή είναι μια λεπτή ερώτηση. Η σύντομη απάντηση είναι:
✅ Ναι, υπό συγκεκριμένες προϋποθέσεις-αλλά ⚠️δεν συνιστάται για κάθε εφαρμογή.

Ας εξετάσουμε τους λόγουςγιακαικατάχρήση του.

Όταν ΑυτόΚουτίΝα χρησιμοποιηθεί

• Ορισμένα εύκαμπτα καλώδια ενός πυρήνα, όπως ο τύπος γείωσης ESUY της Lapp, είναιειδικά σχεδιασμένο για γείωση ή ισοδυναμική συγκόλληση.
• Γιαεσωτερικές συνδέσεις μικρής-απόστασης, όπως εσωτερικά πάνελ, μεταξύ περιβλημάτων ή για μικρά μηχανήματα, τα εύκαμπτα καλώδια μονού-πυρήνα είναι βολικά και πρακτικά.
• Όταν το καλώδιο χρησιμοποιείυψηλής ποιότητας-χάλκινοι αγωγοί, συναντάελάχιστα πρότυπα διατομής-, και έχεικατάλληλη μόνωση και προστασία του περιβάλλοντος, μπορεί να χρησιμοποιηθεί με ασφάλεια ως καλώδιο γείωσης για τοπικές συνδέσεις.

Πότε πρέπειΔενΝα χρησιμοποιηθεί

• Ανεπαρκής διατομή-: Εάν η περιοχή του αγωγού είναι πολύ μικρή, ενδέχεται να μην μεταφέρει με ασφάλεια ρεύμα σφάλματος, οδηγώντας σε υπερθέρμανση ή πυρκαγιά.
• Χαμηλότερη μηχανική αντοχή: Η ευελιξία έχει το κόστος της μειωμένης αντίστασης στη φθορά, την πίεση ή την υποβάθμιση του περιβάλλοντος.
• Λανθασμένη χρωματική κωδικοποίηση: Τα κανονικά εύκαμπτα καλώδια ενός-πυρήνα ενδέχεται να μην ακολουθούν πράσινη/κίτρινη κωδικοποίηση, παραβιάζοντας τα πρότυπα εγκατάστασης.
• Σκληρά περιβάλλοντα: Για υπόγειες, υπαίθριες ή{0}}εγκαταστάσεις υψηλής δόνησης, προτιμάται ένας αποκλειστικός αγωγός γείωσης ή χάλκινη λωρίδα.
• Κανονιστικοί περιορισμοί: Πολλά πρότυπα επιτρέπουν μόνο πιστοποιημένα χάλκινα καλώδια γείωσης ή ράβδοι-τα συνηθισμένα εύκαμπτα καλώδια ενδέχεται να μην πληρούν τις προϋποθέσεις.
• Μη αποδεδειγμένη μακροπρόθεσμη-σταθερότητα: Η επαναλαμβανόμενη κάμψη ή ο κύκλος θερμοκρασίας μπορεί να προκαλέσει ρωγμές μόνωσης ή οξείδωση του αγωγού.

Πότε είναι κατάλληλο και πότε δεν είναι

Κατάλληλες συνθήκες:

• Χάλκινος αγωγός, συμβατή διατομή-και κατάλληλη μόνωση.
• Χρησιμοποιείται σε εσωτερικούς χώρους, για μικρές αποστάσεις, μέσα σε πίνακες ελέγχου ή περιβλήματα.
• Εγκαταστάθηκε με ασφάλεια, έγχρωμη-κωδικοποιημένη και δοκιμασμένη μετά την εγκατάσταση.

Δεν συνιστάται όταν:

• Χρησιμοποιείται για κύρια γείωση ή δομικά συστήματα γείωσης.
• Εκτεθειμένα σε υγρασία, θερμότητα, κραδασμούς ή διαβρωτικά περιβάλλοντα.
• Χρησιμοποιείται όπου μπορεί να προκύψουν μεγάλα ρεύματα σφάλματος.
• Οι τοπικοί κανονισμοί επιβάλλουν συγκεκριμένα υλικά ή τύπους γείωσης.

Εν ολίγοις, αΤο εύκαμπτο καλώδιο ενός πυρήνα-μπορεί να χρησιμοποιηθεί ως καλώδιο γείωσης-αλλά μόνο όταν πληροί τις απαιτήσεις σχεδιασμού, μεγέθους και ασφάλειας. Ας δούμε τώρα πώς να επιλέξετε σωστά ένα καλώδιο γείωσης.

Πώς να επιλέξετε το σωστό καλώδιο για γείωση

Η σωστή επιλογή καλωδίου περιλαμβάνει πολλούς τεχνικούς παράγοντες. Ακολουθεί ένας συστηματικός οδηγός:

Βήμα{0}}Βήμα προς-Διαδικασία επιλογής

• Κατανοήστε το σύστημα γείωσης σας(TN, TT, IT, κ.λπ.) και το αναμενόμενο ρεύμα σφάλματος.
• Προσδιορίστε το μέγεθος του αγωγούμε βάση το μέγεθος της κύριας γραμμής ή το ρεύμα σφάλματος. Χρησιμοποιείτε πάντα χαλκό για μικρές ή μεσαίες-διατομές.
• Επιλέξτε τον τύπο του αγωγού και το μονωτικό υλικό:

Το ευέλικτο έναντι του άκαμπτου εξαρτάται από το αν αναμένεται κίνηση ή δόνηση.

Επιλέξτε κατάλληλη θήκη (PVC, LSZH, καουτσούκ) με βάση το περιβάλλον.

• Ελέγξτε τις συνθήκες εγκατάστασης– εσωτερικός, θαμμένος, αγωγός, δίσκος κ.λπ.
• Επαληθεύστε τα πιστοποιητικά συμμόρφωσης– Επιλέξτε καλώδια μεVDE, CE, CB, UL, ή συμμόρφωση με το IEC.
• Σχέδιο συντήρησης και δοκιμών– Η αντίσταση του εδάφους πρέπει να πληροί τα όρια σχεδιασμού.

Συμβουλές βασικής επιλογής

• Μεγαλύτερη διατομή-τομή=ασφαλέστερη απόδοση.
• Χρησιμοποιήστε εύκαμπτα καλώδια για κινητό εξοπλισμό, άκαμπτα για μόνιμες εγκαταστάσεις.
• Επιλέξτε μόνωση-πυράντοχη, χωρίς-καπνό και αλογόνο-όποτε χρειάζεται.
• Εξασφαλίστε τη σωστή αναγνώριση (πράσινη/κίτρινη μόνωση).
• Χρησιμοποιήστε ασφαλείς απολήξεις που προστατεύονται από τη διάβρωση-(πρεσαριστές, βιδωμένες ή συγκολλημένες).
• Διατηρήστε την κατάλληλη τεκμηρίωση και πραγματοποιήστε δοκιμές μετά την{0}}εγκατάσταση.

Οδηγίες εγκατάστασης και ασφάλειας

Ακόμη και το καλύτερο καλώδιο μπορεί να αποτύχει εάν εγκατασταθεί λανθασμένα. Δώστε προσοχή σε αυτά τα βασικά:

Πριν την Εγκατάσταση

• Επιθεωρήστε για ζημιά ή υγρασία.
• Επιβεβαιώστε το μέγεθος του αγωγού και την πιστοποίηση.
• Ελέγξτε τη διάταξη γείωσης και τα σχέδια εγκατάστασης.

Κατά την εγκατάσταση

• Διατηρήστε τις στροφές ομαλές-αποφύγετε τις αιχμηρές γωνίες.
• Αποφύγετε την επαφή με πηγές θερμότητας ή κινούμενα μέρη.
• Προστατέψτε τα υπόγεια καλώδια από νερό, διάβρωση και πίεση.
• Στερεώστε καλά το καλώδιο για να αποφύγετε κραδασμούς ή τάνυση.
• Επαληθεύστε την επαφή μετάλλου-με-μετάλλου σε όλα τα σημεία γείωσης.

Μετά την Εγκατάσταση

• Μετρήστε την αντίσταση γείωσης (< 1 Ω or per design).
• Ελέγχετε περιοδικά για φθορά, χαλαρωμένες αρθρώσεις ή διάβρωση.
• Δοκιμή ετησίως ή ανά διετία για αντοχή και συνέχεια.
• Εκπαιδεύστε το προσωπικό-ποτέ μην αποσυνδέετε τους αγωγούς γείωσης όταν το σύστημα είναι ενεργοποιημένο.

Η σωστή εγκατάσταση και συντήρηση διασφαλίζουν ότι το σύστημα γείωσης λειτουργεί αξιόπιστα όταν χρειάζεται περισσότερο.
