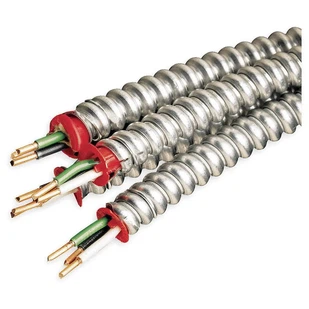

Βασική δομή και χαρακτηριστικά αντοχής στη θερμοκρασία τουΚαλώδιο MC
Αγωγός:Τα κοινά υλικά περιλαμβάνουν χαλκό και αλουμίνιο και οι αγωγοί χαλκού όπως ο χαλκός καλωδίου 1/3 mc έχουν καλύτερη αγωγιμότητα και αντοχή στη θερμότητα.
Στρώμα μόνωσης:Κατασκευασμένα από υλικά όπως THHN, XHHW ή EPR, τα οποία επηρεάζουν άμεσα την αντίσταση στη θερμοκρασία.
Μεταλλική επένδυση:Τα θήκες από αλουμίνιο ή χάλυβα παρέχουν μηχανική προστασία, ενώ παράλληλα επηρεάζουν την απόδοση της απόρριψης θερμότητας.
Εξωτερικό σακάκι:Χρησιμοποιείται για πρόσθετη προστασία, ειδικά σε υπαίθριες εφαρμογές, το υπαίθριο καλώδιο MC χρησιμοποιεί ειδικά ανθεκτικά σε καιρικές συνθήκες υλικά για να βελτιώσει την προσαρμοστικότητά του σε περιβάλλοντα υψηλής θερμοκρασίας και υγρού.
Η αντοχή στη θερμοκρασία των καλωδίων MC εξαρτάται από το στρώμα μόνωσης και τα υλικά του εξωτερικού θηκαριού. Για παράδειγμα, τα καλώδια MC με μόνωση THHN μπορούν να αντέξουν σε θερμοκρασία εργασίας 90 μοιρών C, ενώ τα καλώδια με XHHW -2 μόνωση μπορεί να αντέχουν σε υψηλότερες θερμοκρασίες (συνήθως έως 105 μοίρες C).
Η επίδραση του περιβάλλοντος υψηλής θερμοκρασίας στα καλώδια MC
Σε περιβάλλοντα υψηλής θερμοκρασίας, τα καλώδια MC μπορεί να επηρεαστούν από τα εξής:
Αυξημένη αντίσταση στον αγωγό:Η αύξηση της θερμοκρασίας μπορεί να προκαλέσει αύξηση της αντίστασης, επηρεάζοντας έτσι την τρέχουσα ικανότητα μεταφοράς του καλωδίου.
Επιταχυνόμενη γήρανση του στρώματος μόνωσης:Η υψηλή θερμοκρασία θα επιταχύνει την επιδείνωση του υλικού του στρώματος μόνωσης, επηρεάζοντας τη διάρκεια ζωής των καλωδίων.
Μιλύγκωση ή ευγένεια του υλικού θηΐνης:Εάν το υλικό του εξωτερικού θηκαριού δεν μπορεί να αντέξει τις υψηλές θερμοκρασίες, μπορεί να μαλακώσει ή να γίνει εύθραυστη, μειώνοντας το προστατευτικό του αποτέλεσμα.
Μειωμένη ικανότητα μεταφοράς ρεύματος:Λόγω της συσσώρευσης θερμότητας, η τρέχουσα χωρητικότητα μεταφοράς του καλωδίου ενδέχεται να χρειαστεί να ρυθμιστεί για να αποφευχθεί τα σφάλματα που προκαλούνται από την υπερθέρμανση.
Καλώδιο MC κατάλληλο για περιβάλλον υψηλής θερμοκρασίας
1. 6/3 με καλώδιο MC Ground
6/3 με το Ground Cable MC χρησιμοποιεί 6 αγωγούς AWG, συμπεριλαμβανομένων τριών ρεύματος αγωγών μεταφοράς και ενός καλωδίου γείωσης, κατάλληλο για εξοπλισμό HVAC, κινητήρες και συστήματα ισχύος υψηλής ισχύος.
Αντίσταση θερμοκρασίας: Η μόνωση THHN/THBN χρησιμοποιείται συνήθως, με τυπική αντίσταση θερμοκρασίας έως και 90 μοιρών C, κατάλληλη για περιβάλλοντα μέσης υψηλής θερμοκρασίας.
Εφαρμοστέα σενάρια: Εμπορικά κτίρια, ηλεκτρική διανομή, βιομηχανικός εξοπλισμός.
2. 1/3 MC καλώδιο χαλκού
1/3 MC Cable Cable χρησιμοποιεί 1 αγωγό χαλκού AWG, κατάλληλος για ανάγκες τροφοδοσίας υψηλής ισχύος, όπως πηγές τροφοδοσίας, γεννήτριες και ηλεκτρικό εξοπλισμό υψηλού φορτίου.
Αντίσταση θερμοκρασίας: Η μόνωση XHHW -2 χρησιμοποιείται συνήθως, η οποία μπορεί να αντέξει τις θερμοκρασίες 105 μοιρών C ή υψηλότερη.
Εφαρμοστέα σενάρια: Διανομή βιομηχανικής ενέργειας, κύρια μετάδοση ισχύος σε περιβάλλοντα υψηλής θερμοκρασίας.
3. 12/7 MC καλώδιο
Το καλώδιο 12/7 mc χρησιμοποιεί 12 αγωγούς AWG και περιλαμβάνει 7 αγωγούς μεταφοράς ρεύματος, κατάλληλοι για φωτισμό, ηλεκτρικό έλεγχο και καλωδίωση του κέντρου δεδομένων.
Αντίσταση θερμοκρασίας: Η μόνωση THHN χρησιμοποιείται γενικά, κατάλληλη για περιβάλλοντα που κυμαίνονται από 75 μοίρες C έως 90 βαθμούς C.
Εφαρμοστέα σενάρια: Εσωτερική καλωδίωση κτιρίων, εξοπλισμός βιομηχανικού ελέγχου μέσης θερμοκρασίας.

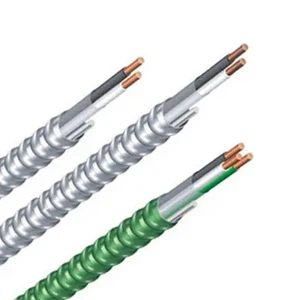

4. Εξωτερική βαθμολογίαΚαλώδιο MC
Το υπαίθριο καλώδιο MC είναι ειδικά σχεδιασμένο για υπαίθρια περιβάλλοντα, με υλικά μόνωσης και θήκης που μπορούν να αντέξουν σε ακραίες θερμοκρασίες και υγρασία.
Αντίσταση θερμοκρασίας: Το XLP, το EPR ή το PVC χρησιμοποιούνται συνήθως ως μόνωση, με αντίσταση θερμοκρασίας έως και 105 μοιρών C ή υψηλότερη.
Εφαρμοστέα σενάρια: Οι μονάδες ηλιακής ενέργειας, ο υπαίθριος βιομηχανικός εξοπλισμός και τα περιβάλλοντα έκθεσης υψηλής θερμοκρασίας.
Προτάσεις εγκατάστασης σε περιβάλλοντα υψηλής θερμοκρασίας
Επιλέξτε το κατάλληλο υλικό μόνωσης:
Το Thhn/Thwn είναι κατάλληλο για περιβάλλοντα έως 90 βαθμούς C.
Το XHHW -2 είναι κατάλληλο για περιβάλλοντα υψηλότερης θερμοκρασίας (έως και 105 μοίρες C).
Η μόνωση EPR/FEP είναι κατάλληλη για ακραία περιβάλλοντα υψηλής θερμοκρασίας (έως και 150 μοίρες C).
Βεβαιωθείτε ότι οι καλές συνθήκες διάχυσης θερμότητας: Κατά τη δρομολόγηση καλωδίων, αφήστε αρκετό χώρο για κυκλοφορία αέρα για να μειώσετε τη συσσώρευση θερμότητας.
Ρυθμίστε τη χωρητικότητα μεταφοράς ρεύματος: Ρυθμίστε την ονομαστική ικανότητα μεταφοράς ρεύματος του καλωδίου σύμφωνα με τη θερμοκρασία περιβάλλοντος για να αποφευχθεί η υπερφόρτωση και η υπερθέρμανση.
Πάρτε πρόσθετα προστατευτικά μέτρα, όπως η προσθήκη επιπλέον στρώσεων θωράκισης θερμότητας σε περιοχές υψηλής θερμοκρασίας ή η επιλογή ειδικά σχεδιασμένων υπαίθριων καλωδίων MC.
Χρησιμοποιήστε περιπτώσεις καλωδίων MC σε διαφορετικά σενάρια εφαρμογής υψηλής θερμοκρασίας
1. Βιομηχανική τροφοδοσία
Σε εργαστήρια υψηλής θερμοκρασίας και μεταλλουργικές βιομηχανίες, χρησιμοποιώντας χαλκό καλώδιο 1/3 mc ως το κύριο καλώδιο μετάδοσης ισχύος μπορεί να παρέχει σταθερή τροφοδοσία και να αντέξει τις μεταβολές της θερμοκρασίας του περιβάλλοντος.
2. Καλωδίωση κέντρου δεδομένων
Τα κέντρα δεδομένων αντιμετωπίζουν συχνά το πρόβλημα της αύξησης της θερμοκρασίας που προκαλείται από τη λειτουργία υψηλής φόρτωσης. Η χρήση καλωδίου 12/7 mc για καλωδίωση ισχύος μπορεί να μειώσει την απώλεια καλωδίων που προκαλείται από την υψηλή θερμοκρασία και να βελτιώσει τη σταθερότητα του συστήματος.
3. Υπαίθρια ηλιακή ενέργεια
Τα καλώδια των μονάδων ηλιακής ενέργειας πρέπει να εκτίθενται σε υψηλές θερμοκρασίες και υπεριώδη ακτινοβολία για μεγάλο χρονικό διάστημα. Το υπαίθριο καλώδιο MC χρησιμοποιεί υλικά υψηλής θερμοκρασίας και ανθεκτικών στο καιρό για να εξασφαλίσει μακροπρόθεσμη αξιόπιστη λειτουργία.
4. HVAC τροφοδοσία για εμπορικά κτίρια
Τα συστήματα κλιματισμού και HVAC συνήθως απαιτούν τροφοδοτικό υψηλής ρεύματος και 6/3 με καλώδιο MC εδάφους χρησιμοποιεί υλικά μόνωσης ανθεκτικών στη θερμότητα για να εξασφαλίσουν σταθερή λειτουργία και να μειώσουν τις αποτυχίες που προκαλούνται από υψηλές θερμοκρασίες.
