Οι ηλιακοί σύνδεσμοι MC4 χρησιμοποιούνται ευρέως για τη σύνδεση ηλιακών συλλεκτών με ασφάλεια και αποτελεσματικότητα, παρέχοντας συνδέσεις αδιάβροχες και ανθεκτικές στη σκόνη IP67. Πώς να εγκαταστήσετε σωστά αυτά τα βύσματα.
Εργαλεία και υλικά που χρειάζονται:
MC4 ηλιακοί σύνδεσμοι (αρσενικό και θηλυκό)
Ηλιακά καλώδια (4mm² ή 6mm²)
Απογυμνωτές καλωδίων
Εργαλείο πτύχωσης
Πολύμετρο (για δοκιμή συνδέσεων)
Λαστιχένια φλάντζα (εάν δεν περιλαμβάνεται στους συνδέσμους)

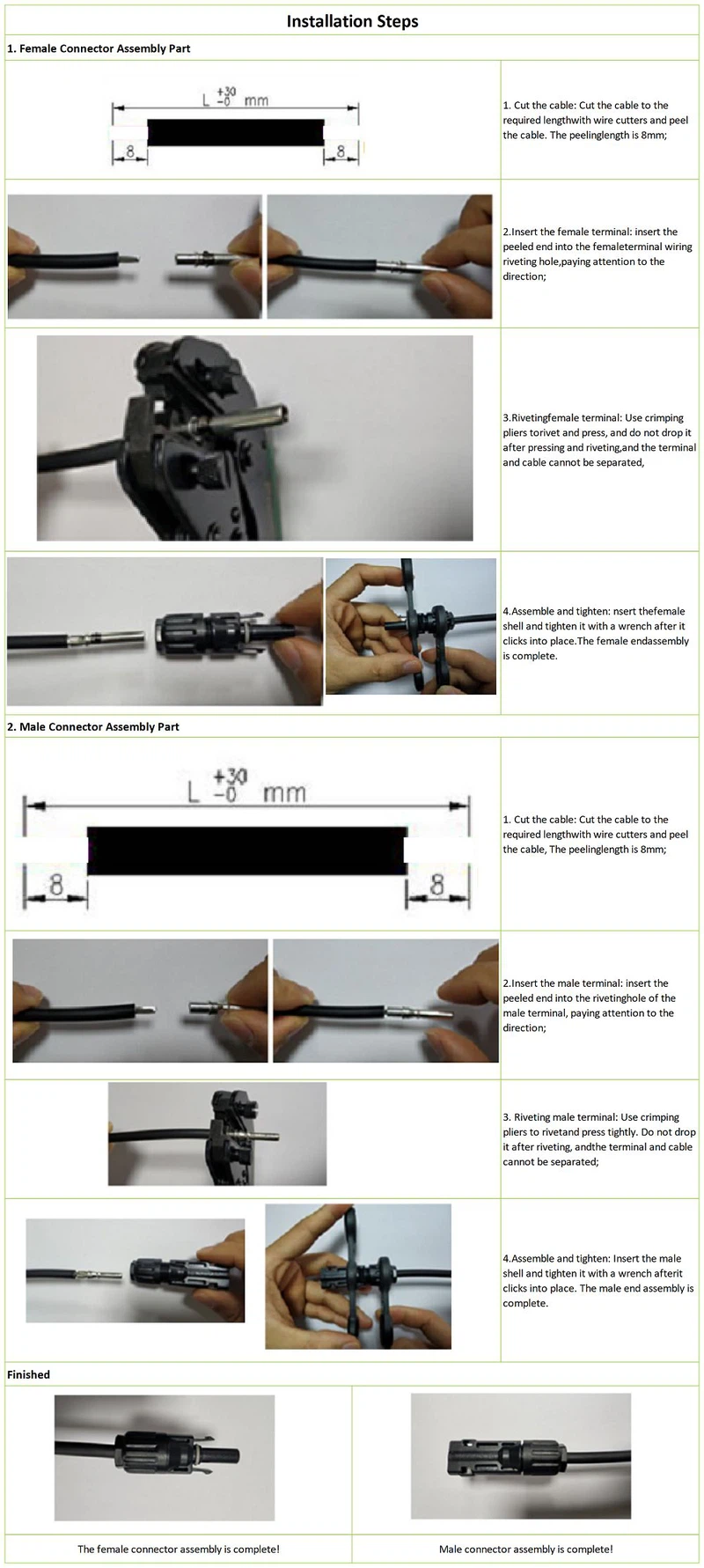

Οδηγός εγκατάστασης βήμα προς βήμα
Προετοιμάστε τα καλώδια:
Μετρήστε και κόψτε: Κόψτε το ηλιακό καλώδιο στο απαιτούμενο μήκος.
Απογυμνώστε τη μόνωση: Χρησιμοποιήστε έναν απογυμνωτή σύρματος για να αφαιρέσετε περίπου 6-7 mm (1/4 ίντσας) μόνωσης από τα άκρα του καλωδίου. Προσέξτε να μην καταστρέψετε τα νήματα του σύρματος.
Συνδέστε το αρσενικό MC4 Solar Connector
Αποσυναρμολόγηση του συνδετήρα: Ξεβιδώστε το πίσω άκρο του αρσενικού ηλιακού συνδετήρα MC4.
Πιάστε το βύσμα: Εισαγάγετε το απογυμνωμένο άκρο του καλωδίου στη μεταλλική πτύχωση του συνδετήρα MC4. Βεβαιωθείτε ότι το καλώδιο έχει τοποθετηθεί πλήρως στην πτύχωση. Χρησιμοποιήστε το εργαλείο σύσφιξης για να στερεώσετε τη μεταλλική επαφή πάνω στο καλώδιο.
Βιδώστε το παξιμάδι: Σύρετε το παξιμάδι πάνω από το καλώδιο πριν εισαγάγετε την πτυχωμένη επαφή στο περίβλημα του συνδετήρα. Αυτό το βήμα είναι κρίσιμο, καθώς το πλαστικό περίβλημα διαθέτει κλιπ αντεπιστροφής.
Εισαγωγή και κλικ: Σπρώξτε την πτύχωση της επαφής στο περίβλημα του βύσματος μέχρι να ακούσετε ένα "κλικ", που υποδεικνύει ότι η επαφή είναι κλειδωμένη στη θέση της.
Σφίξτε το παξιμάδι: Τοποθετήστε την ελαστική φλάντζα στεγανοποίησης γύρω από το άκρο του καλωδίου και βιδώστε το παξιμάδι στο πλαστικό περίβλημα, διασφαλίζοντας μια σφιχτή και ασφαλή σύνδεση.
Συνδέστε το θηλυκό MC4 Solar Connector:
Επαναλάβετε τη διαδικασία: Ακολουθήστε τα ίδια βήματα όπως για το αρσενικό βύσμα. Αποσυναρμολογήστε το θηλυκό βύσμα, απογυμνώστε το καλώδιο, σφίξτε την επαφή, σύρετε το παξιμάδι, τοποθετήστε το μέχρι να κάνει κλικ και σφίξτε το παξιμάδι.
Εξασφαλίστε σωστή πτύχωση: Κάντε μια ελαφριά κάμψη στο καλώδιο για να εξασφαλίσετε καλύτερη επαφή στο εσωτερικό της πτυχής. Απογυμνώστε περίπου 15 mm μόνωσης καλωδίου για να αποκαλύψετε το σύρμα για πτύχωση, παρόμοια με την αρσενική πτύχωση.
Δοκιμάστε τη σύνδεση:
Έλεγχος συνέχειας: Πριν συνδέσετε τα καλώδια στο ηλιακό πάνελ ή στον ελεγκτή φόρτισης, χρησιμοποιήστε ένα πολύμετρο για να ελέγξετε τη συνέχεια της σύνδεσης. Αυτό θα επιβεβαιώσει ότι η σύνδεση είναι ασφαλής και αξιόπιστη.
Σημαντικές Συμβουλές
Προστασία IP67: Οι ηλιακοί σύνδεσμοι MC4 παρέχουν βαθμολογία IP67, διασφαλίζοντας ότι είναι αδιάβροχα και ανθεκτικά στη σκόνη. Ωστόσο, είναι απαραίτητο να τα εγκαταστήσετε σωστά για να διατηρηθεί αυτή η προστασία.
Συμβατότητα: Οι υποδοχές MC4 έχουν σχεδιαστεί για καλώδια 4mm² και 6mm² και δεν συνδέονται με παλαιότερες υποδοχές MC3.
Πρώτα η ασφάλεια: Πάντα να βεβαιώνεστε ότι το ηλιακό σύστημα είναι απενεργοποιημένο πριν κάνετε ή διακόψετε τις συνδέσεις για να αποφύγετε ηλεκτροπληξία.
